應用范圍： 靜電集塵發生器；負離子發生器；等離子發生器，流光能驅動；臭氧管、臭氧片驅動；紫外線燈管驅動。

原理：將低壓直流電壓通過震蕩轉換為高壓交流電壓。

應用1：利用高壓交流電可以直接驅動臭氧管、臭氧片等工作產生臭氧。

應用2：將高壓交流電壓通過倍壓整流產生直流高壓，利用直流高壓帶動靜電集塵器，負離子碳刷，放電針-極板等工作產生負離子微風和微量臭氧，利用直流高壓引入到兩個電極片之間滅蚊飛蛾等害蟲。

典型應用：空氣凈化器，負離子發生器。

應用產品案例：負離子發生器，靜電集塵器。

輸入電壓：DC12V   工作電流空載100-200mA 負載電流150-200mA 輸出電壓：5-8KV。

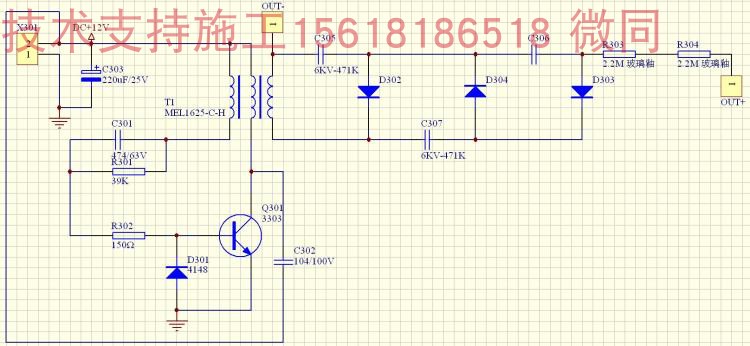

電路原理圖

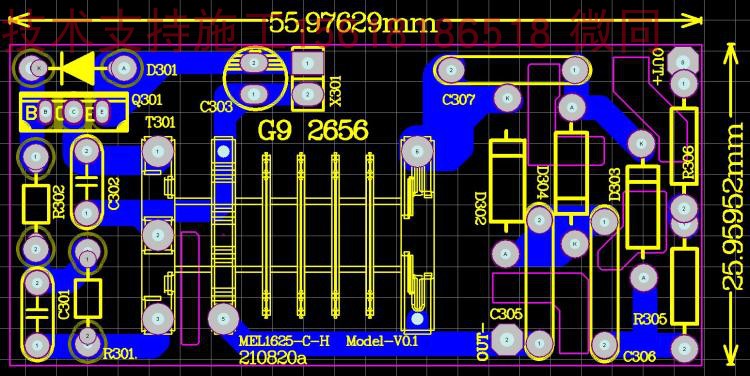

線路板布局布線參考

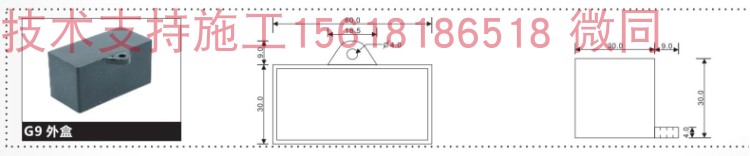

方案配套的灌封盒尺寸：G9外殼

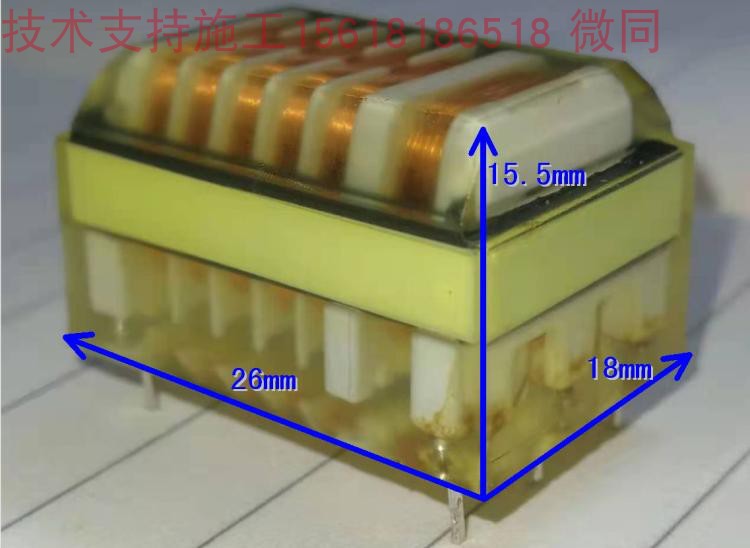

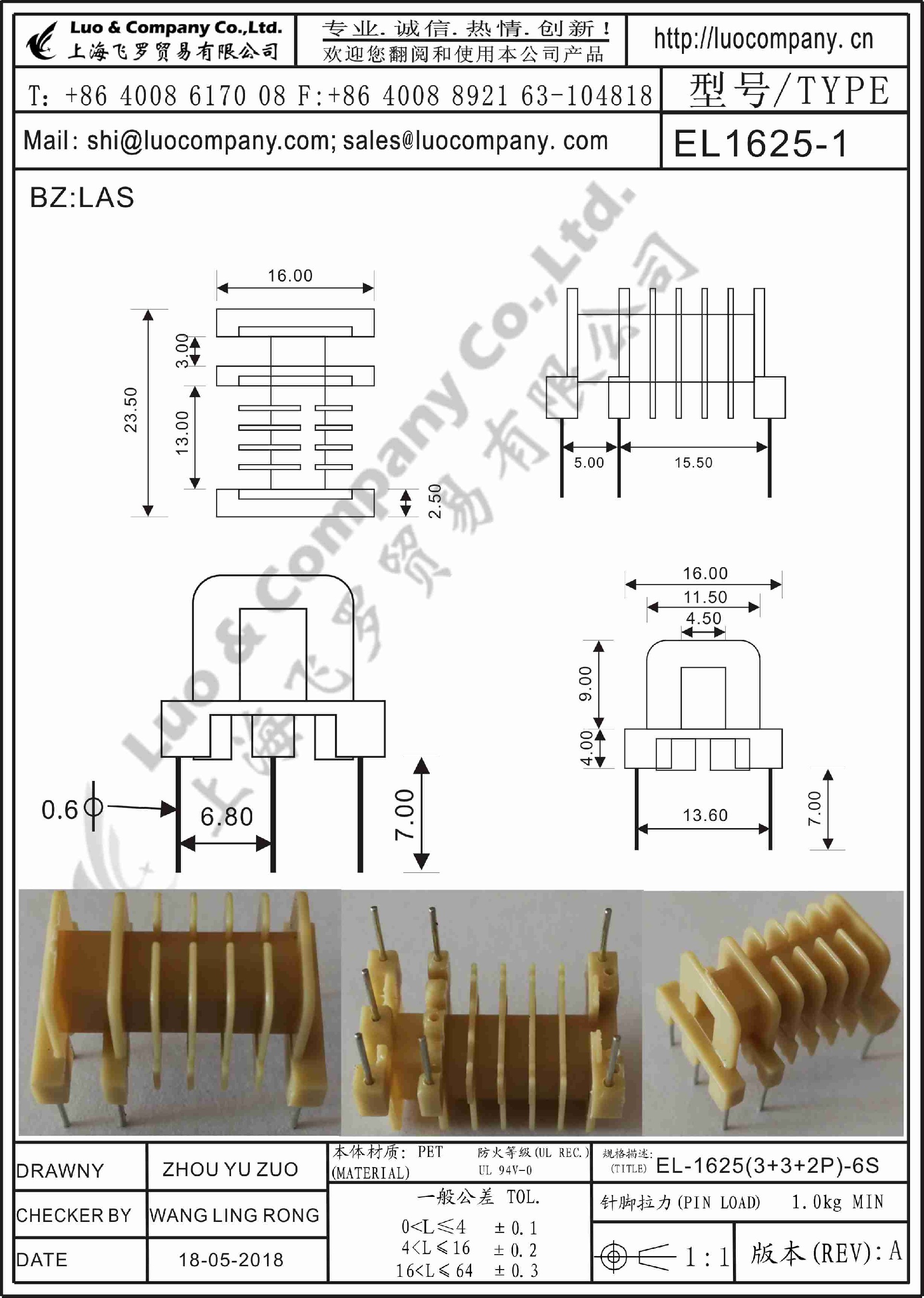

變壓器引腳以及外形尺寸圖
