應用范圍： 靜電集塵發生器；等離子、負離子發生器；流光能驅動；臭氧管、臭氧片驅動；冷陰極紫外線燈管驅動。

原理：將低壓直流電壓通過震蕩轉換為高壓交流電壓。

應用1：利用高壓交流電可以直接驅動臭氧管、臭氧片等工作產生臭氧。

應用2：將高壓交流電壓通過倍壓整流產生直流高壓，利用直流高壓帶動靜電集塵器，負離子碳刷，放電針-極板等工作產生負離子微風和微量臭氧。

典型應用：臭氧負離子發生器，直接驅動臭氧管、臭氧片。 利用針尖對極板靜電集塵。

應用產品案例：空氣凈化器，臭氧管驅動，靜電集塵。

輸入電壓：AC90-120V  AC220-240V 功率5W  輸出電壓：8-12KV

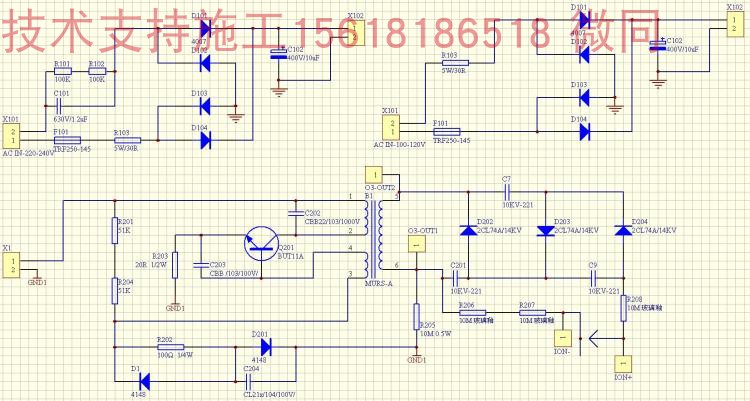

電路原理圖

線路板布局布線參考

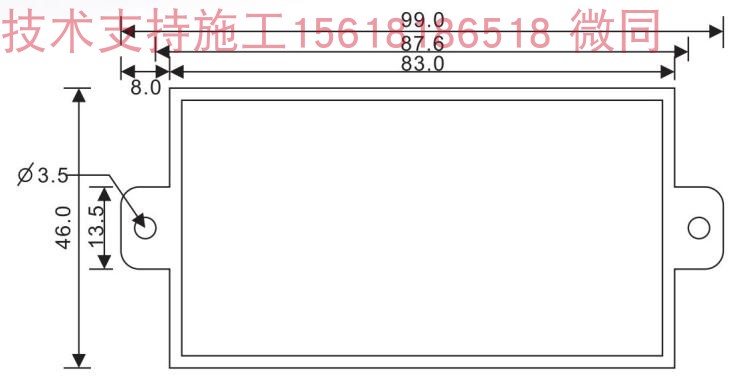

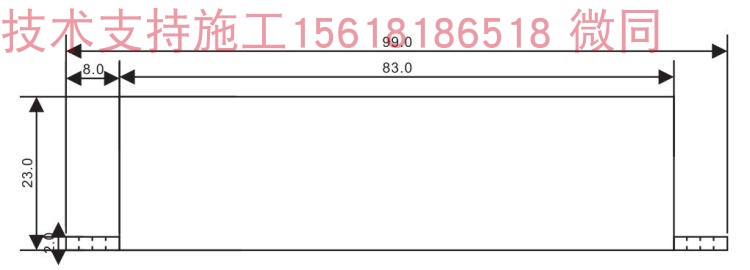

 Model 板 配套灌封外殼 F8 42-79*21

備注說明

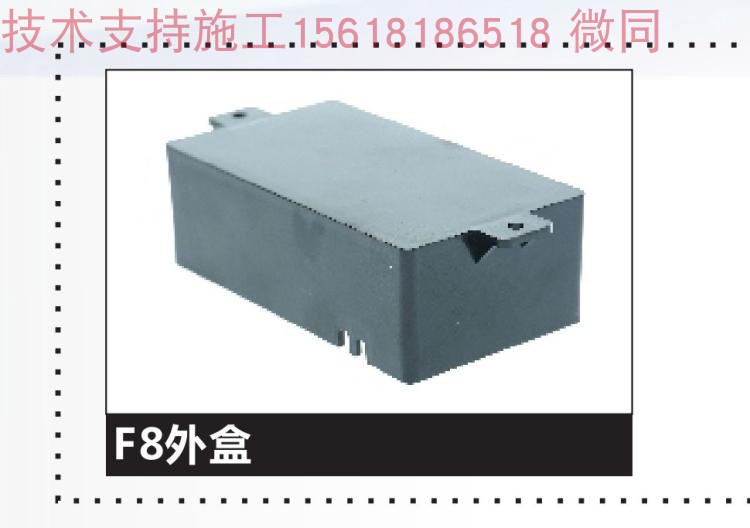

MODEL 板有配套的灌封塑膠盒提供。

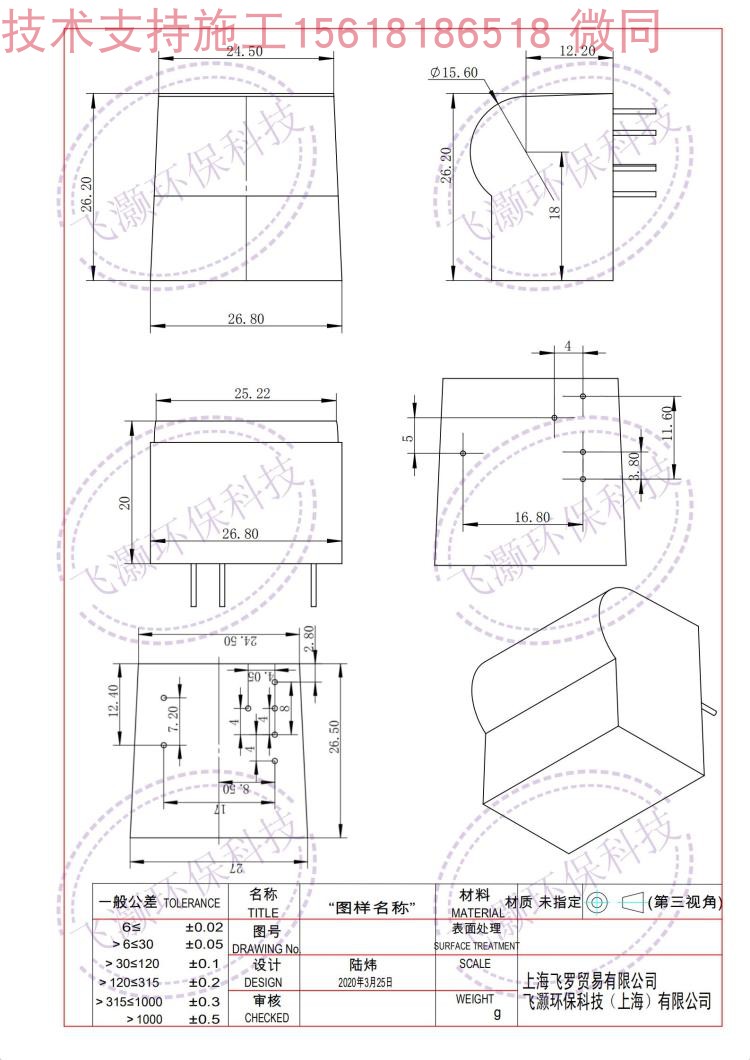

變壓器引腳尺寸圖

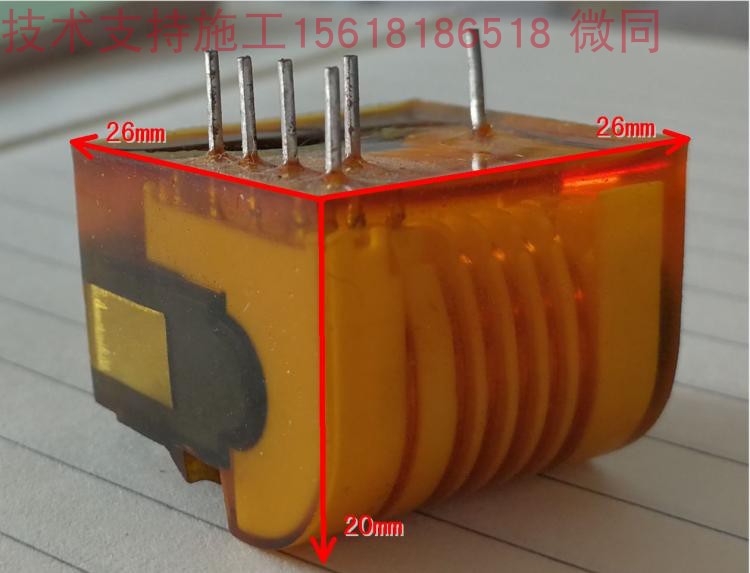

變壓器外形尺寸
