應用范圍： 靜電集塵發生器；負離子發生器；等離子發生器，流光能驅動；臭氧管、臭氧片驅動；紫外線燈管驅動。

原理：將低壓直流電壓通過震蕩轉換為高壓交流電壓。

應用1：利用高壓交流電可以直接驅動臭氧管、臭氧片等工作產生臭氧。

應用2：將高壓交流電壓通過倍壓整流產生直流高壓，利用直流高壓帶動靜電集塵器，負離子碳刷，放電針-極板等工作產生負離子微風和微量臭氧。

典型應用：臭氧負離子發生器。 利用針尖或者碳刷對空氣放電產生負離子。

應用產品案例：車載前置負離子發生器

輸入電壓：DC12 工作電流20-45mA  輸出電壓：4-6KV

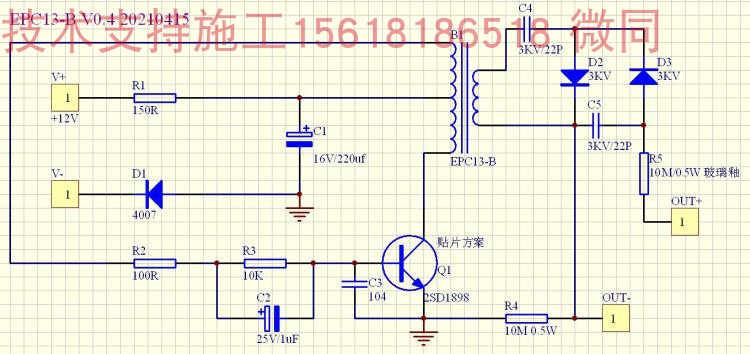

電路原理圖

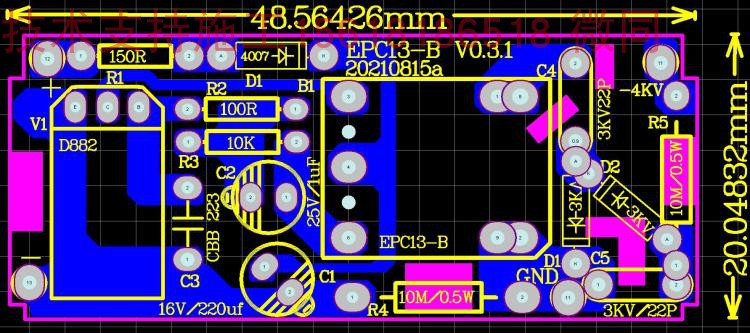

線路板布局布線參考1 插件方案

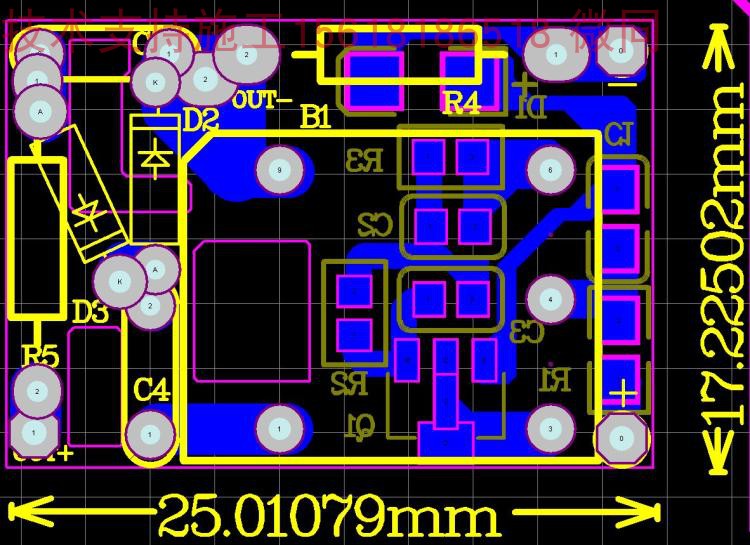

 線路板布局布線參考2 貼片方案

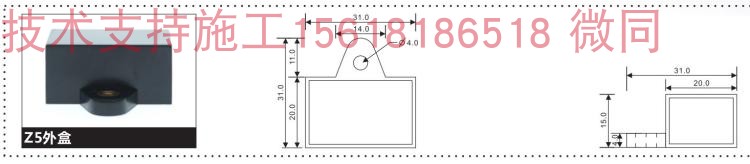

貼片方案配套的灌封盒尺寸：名稱Z5外盒

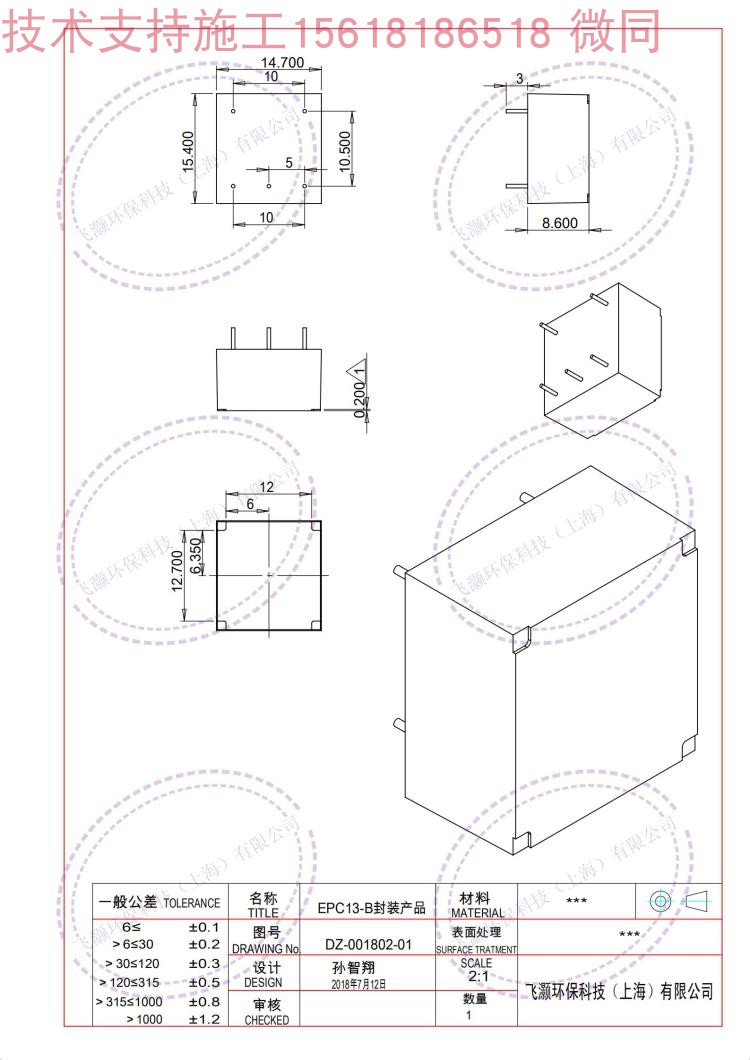

變壓器引腳以及外形尺寸圖
