應用范圍： 靜電集塵發生器；負離子發生器；流光能驅動；臭氧管、臭氧片驅動；紫外線燈管驅動。

原理：將低壓直流電壓通過震蕩轉換為高壓交流電壓。

應用1：利用高壓交流電可以直接驅動臭氧管、臭氧片等工作產生臭氧。

應用2：將高壓交流電壓通過倍壓整流產生直流高壓，利用直流高壓帶動靜電集塵器，負離子碳刷，放電針-極板等工作產生負離子微風和微量臭氧。

典型應用：臭氧負離子發生器。 利用針尖對極板放電產生負離子風和微量臭氧。

應用產品案例：冰箱除臭保險。

應用參考原理圖 輸入電壓DC6V 輸出電壓3-4KV 工作電流50-70mA。

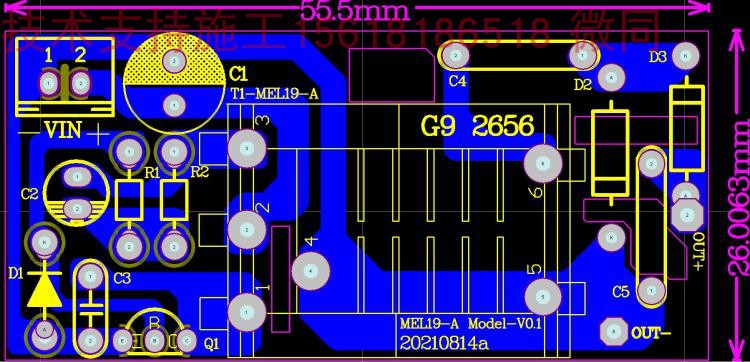

線路板布局布線參考

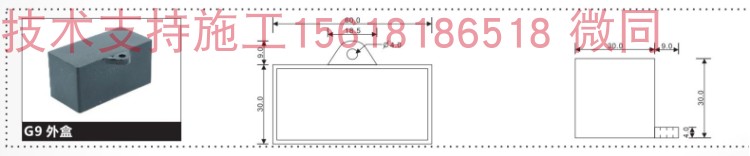

配套的灌封盒G9 外盒 外形尺寸長度60，寬度30，高度30，單耳固定。

變壓器引腳尺寸圖

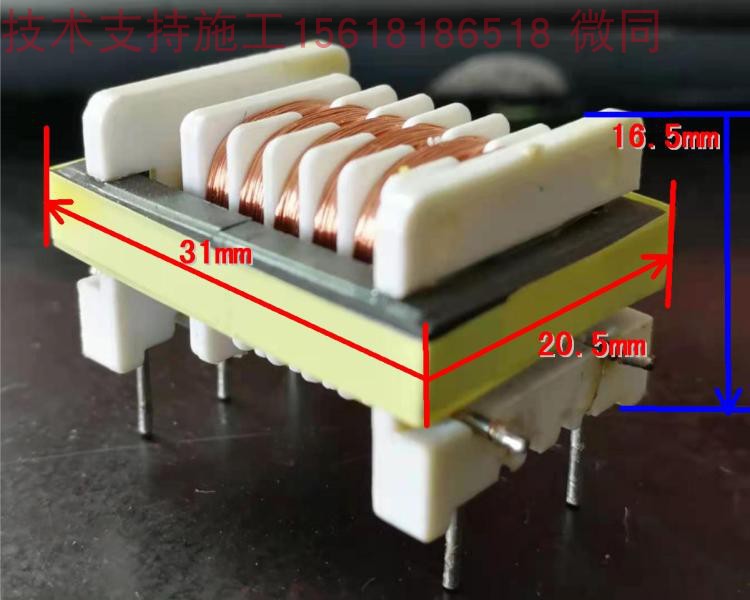

變壓器外形尺寸

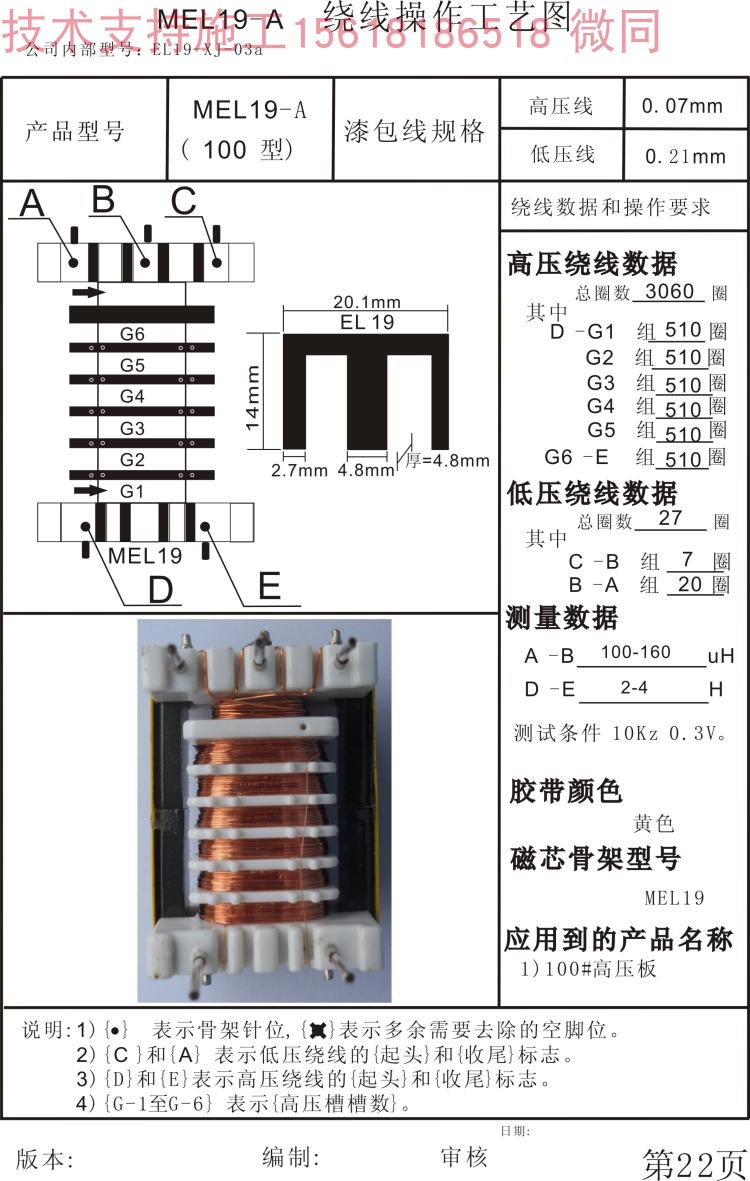

DIY設計變壓器工藝圖（變壓器的同名端與繞組信息）
